DB TECHNOLOGIES ES503

Descripción

DB Technologies ES503 Sistema Audio Portable PA

Compuesto por dos cajas pasivas y un subwoofer de 12″, sub con etapa de potencia de 1000 W max., selección de alimentación automática y mezclador de tres canales con conexión Bluetooth®.

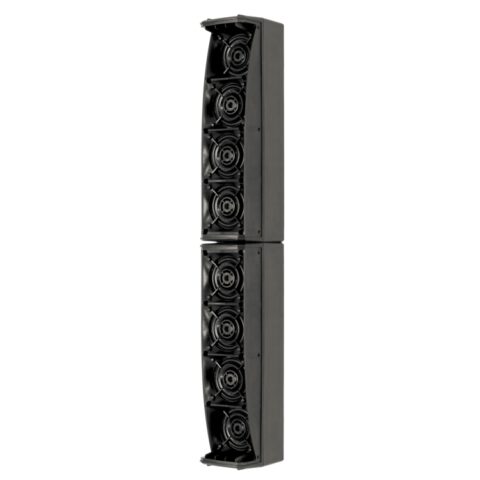

Los componentes de las cajas superiores están alineados mecánicamente (Logarithmic Curved Column Array) con el objetivo de incrementar la cobertura del haz de sonido vertical. Además, posee un “corrector de fase de doble anillo” especial que incrementa la cobertura horizontal y confiere al sistema un sonido rico y cristalino.

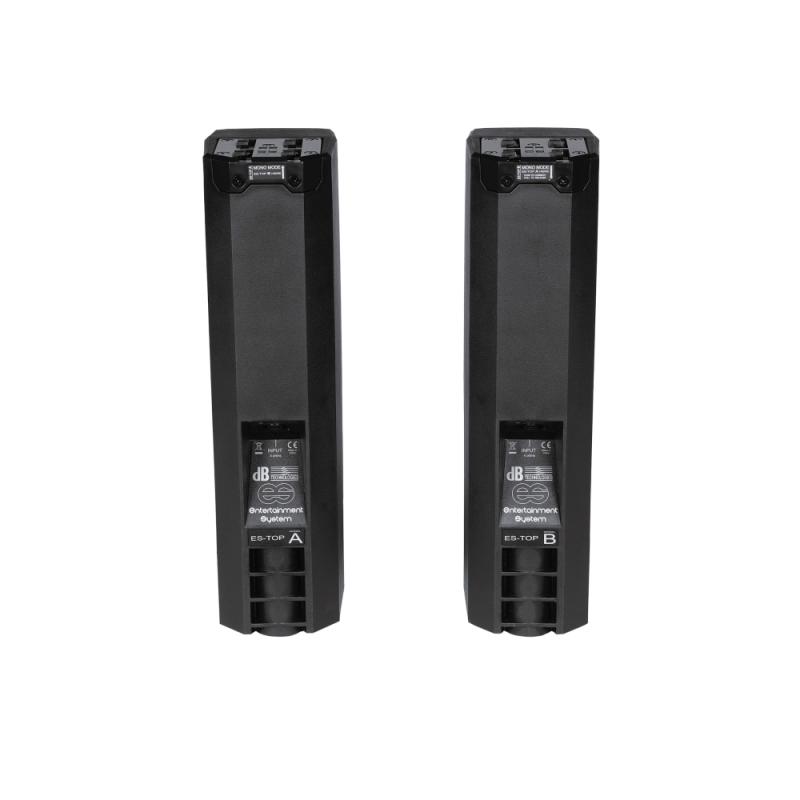

Las cajas de los satélites poseen un sistema de unión top-to-top por deslizamiento que asegura un perfecto encaje, sin riesgo de ensamblaje incorrecto. Incluye asimismo la interconexión eléctrica entre las dos unidades.

El ES 503 es increíblemente fácil de configurar, e incluye una ayuda intuitiva que guía al usuario paso a paso y configura automáticamente el sistema según el tipo de aplicación. Mediante el interfaz gráfico avanzado se accede al núcleo del sistema, permitiendo la memorización de las configuraciones preseleccionadas, ajuste de niveles, ecualización y la creación de una mezcla de ganancia post/post para varias finalidades. La pantalla OLED, visible incluso a la luz del día, está montada tras una elegante caja ahumada y proporciona toda la información necesaria para el control del entero sistema.

El ES 503 está equipado con un mezclador de tres canales controlado por un DSP inteligente. El primer canal incluye un conector combo MIC/Instrument; los canales segundo y tercero son entradas LINE con conectores combo balanceados/no balanceados. Hay un ecualizador a tres bandas que, dependiendo de la configuración preseleccionada, trabaja como un ecualizador general o por canales. Una preselección almacenable por el usuario está también disponible.

La salida XLR balanceada AUX/MIX puede usarse como una simple conexión mono, para reenviar parte de la mezcla estéreo a otro sistema de altavoces (por ejemplo, salida derecha a un segundo ES503), o crear una nueva mezcla mono con niveles independientes para los monitores de escena o para grabar. Esta salida posee un filtro de muesca con frecuencia seleccionable.

El ES503 está equipado con un streaming estéreo Bluetooth® incorporado que permite la conexión de cualquier aparato (como teléfonos móviles, tabletas o reproductores audio) mediante una conexión Bluetooth®. Podemos considerarlos como dos entradas más (de un total de cinco), aunque los niveles son comunes a las entradas de línea.

El bass-reflex acoge un generoso woofer de 12” y el módulo amplificador. Además de las conexiones de entrada, hay dos salidas Speakon y una conexión de alimentación VDE. La caja, robusta y estilosa, está fabricada en contrachapado de abedul cubierto por una duradera capa negra resistente a los arañazos, lo que la hace resistente al desgaste de las giras. Dos asas integradas (una por cada lado) facilitan el transporte. Por último, la rejilla metálica con espuma, además de proteger el woofer y dar una imagen profesional y elegante, contribuye al efecto réflex. La parte baja de la rejilla, situada a la derecha de los puertos réflex, tiene de hecho orificios con un mayor diámetro para potenciar el flujo de aire.

Configuraciones de sistema del ES503

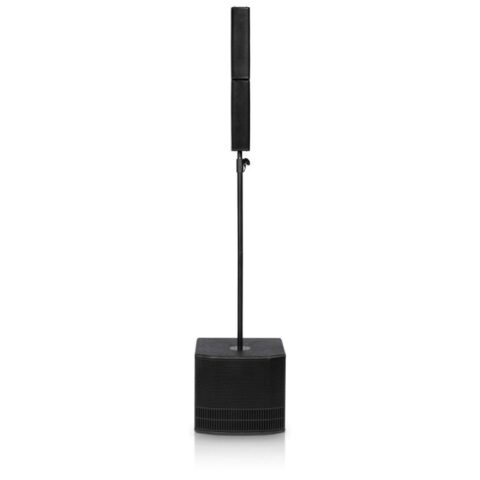

El ES-503 está compuesto por un subwoofer, dos bocinas, un poste D25mm y un cable Speakon/Speakon para conectar el sub a la primera caja. El poste se puede separar en dos partes para facilitar su transporte.

El sistema incluye:

• 1 Soporte de altavoz D25mm
• 1 Cable Speakon-Speakon

Datos Técnicos

• Tipo de altavoz: Sistema estéreo de 3 amperios con dos tapas de rango completo y un subwoofer

Datos Acústicos

• Respuesta de frecuencia (-10dB): 37 – 15.000Hz
• SPL máx.: 121dB
• MF-HF: 8×3″
• Tipo MF – HF: neodimio
• LF: 12″
• directividad: 95×65º

Amplificador

• Tecnología de amplificador: Digipro® G3
• Clase de amplificador: Clase-D
• Peak del amplificador de potencia: 1000 vatios

Procesador

• Controlador: DSP 24 bits/48 kHz
• Preajustes del sistema: Preajustes de fábrica + definido por el usuario
• limitador: Doble activo, peak, RMS, térmico
• Frecuencia de cruce LF-HF: 206 Hz

Sección de Entrada

• Canal de micrófono/instrumento: 1 entrada combinada (XLR/Jack) balanceada/no balanceada
• Canales de línea: 2 entradas combinadas (XLR/Jack) balanceadas/no balanceadas
• Canal de medios: 1 receptor integrado Bluetooth®
• Salida de mezcla: 1x salida balanceada XLR

Mecánica

• Carcasa (Subwoofer): Contrachapado pintado de negro de 15 mm
• Vivienda (Tapas): Polipropileno PP
• Manijas: 2x lado lateral (Subwoofer)
• Ancho (Superior): 95 mm (3,74 pulgadas)
• Altura (superior): 360 mm (13,98 pulgadas)
• Profundidad (superior): 137 mm (5,39 pulgadas)
• Ancho (Subwoofer): 465 mm (18,3 pulgadas)
• Altura (Subwoofer): 400 mm (15,7 pulgadas)
• Profundidad (Subwoofer): 430 mm (16,9 pulgadas)
• Peso (superior): 1,9 kgs – 4,19 libras.
• Peso (altavoz de graves): 16,4 kgs – 36,16 libras.
